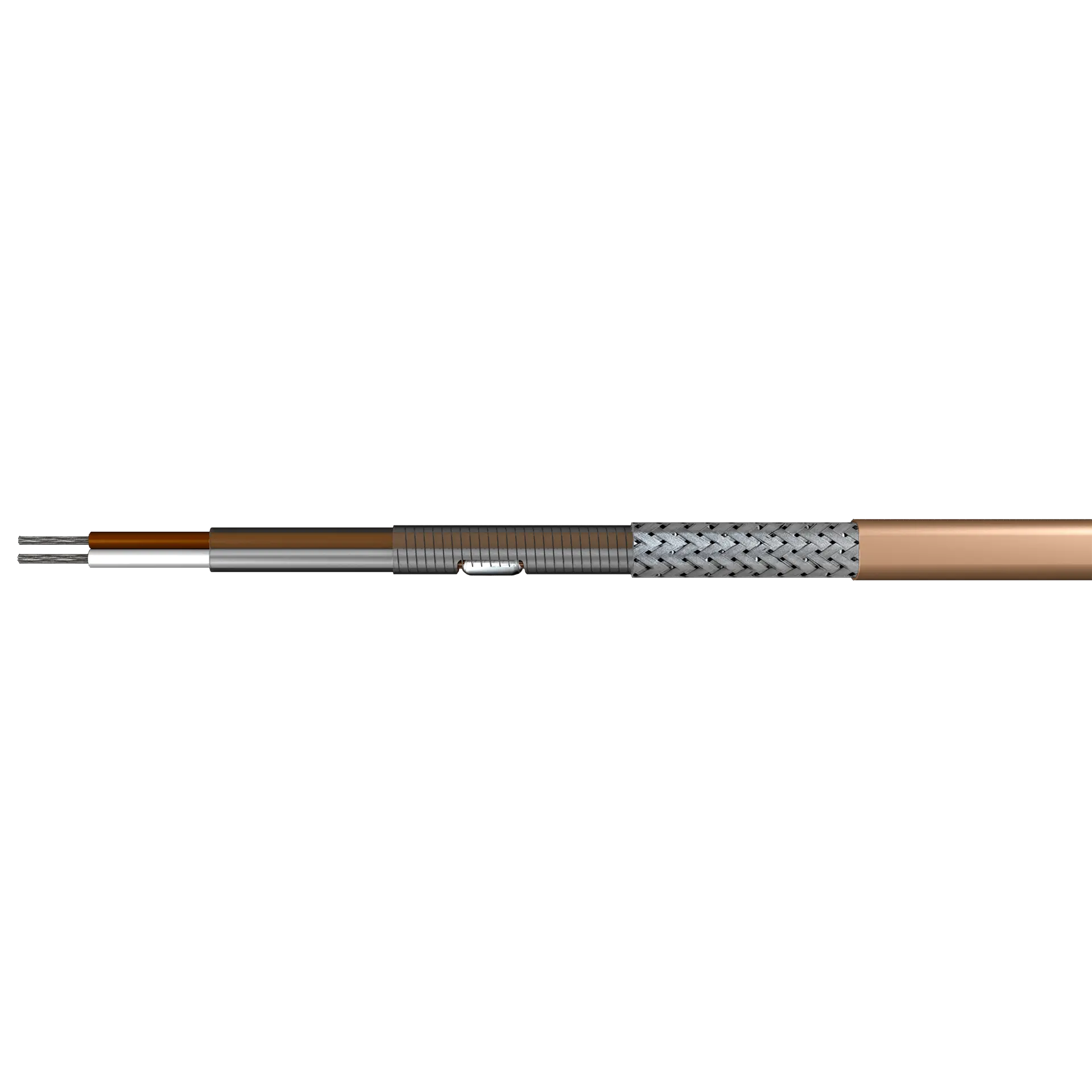

ELP/PFA
Rinnakkaisresistiivinen 2-johtiminen, suojattu
Käyttö
- Pakkassuojaus ja lämpimänäpito
- Leistungsbereich 15-60 W/m
- Jatkuva vaikutus
-
160-205 °C -
260 °C -
EX
-
Voidaan sovittaa asennettaessa leikkaamalla
-
UV-kestävä
Tämä rinnakkaisresistiivinen lämmityskaapeli on joustava käyttää, koska se voidaan helposti leikata haluttuun pituuteen rullasta ja varmistaa näin tasainen lähtöteho. Liitäntäkaapelia ei tarvita ja syöttö voidaan tehdä toisesta päästä. Asennus on nopeaa ja helppoa, mikä vähentää merkittävästi kustannuksia. Teho voi olla jopa 60 W/m, koska nämä ELP-rinnakkaislämpökaapelit vedetään putkia pitkin, ne soveltuvat erityisen hyvin putkiin, joissa on suuri tehovaatimus, esim. teollisessa prosessitekniikassa. Erityisen lämpöä kestävä PFA-ulkovaippa ja PFA:n hyvä kemikaalienkesto takaavat pitkän käyttöiän.
ELP/PFA
Tekniset tiedot
| Erittely | Data |
|---|---|
| Liitäntäjännite | 230 V |
| Johtimien määrä | 2 kpl |
| Taivutussäde, min. | 25 mm |
| Altistuslämpötila (virta pois päältä), maks. | 260 ºC |
| Altistuslämpötila (virta päällä), maks. | Enintään 205 ºC |
| -BOT | Suojajohdin: Punottu, ulkovaippa: Fluoropolymeeri |
| Sisältää SVHC-aineita REACH-asetuksen mukaisesti | Ei |
| Asennuslämpötila, min. | -45 ºC |
| Keskiosan eristysmateriaali | Fluoropolymeeri |
| Sisempi eristysmateriaali | Fluoropolymeeri |
| Ulompi eristysmateriaali | PFA |
| Kaapelityyppi | Rinnakkaisresistiivinen 2-johtiminen, suojattu |
| Liittimien väli | 1 m |
| Johtimen poikkipinta-ala | 1,50 mm² |
Asennus
Heating circuit lengths ELP/PFA on the following conditions:
- 16 A circuit breaker, 80 % utilisation, start up temp. +10°C
- Max. 10% voltage drop
- Power connection to one (1) heater end
- Greater lengths are possible with higher rated circuit breakers, please contact us
- Cables shall neither intersect nor contact
- Provide protection by means of circuit breaker RCD 30 mA
- Please observe the standards: IEC 62395-2, EN 60519-10, EN 62395-2
