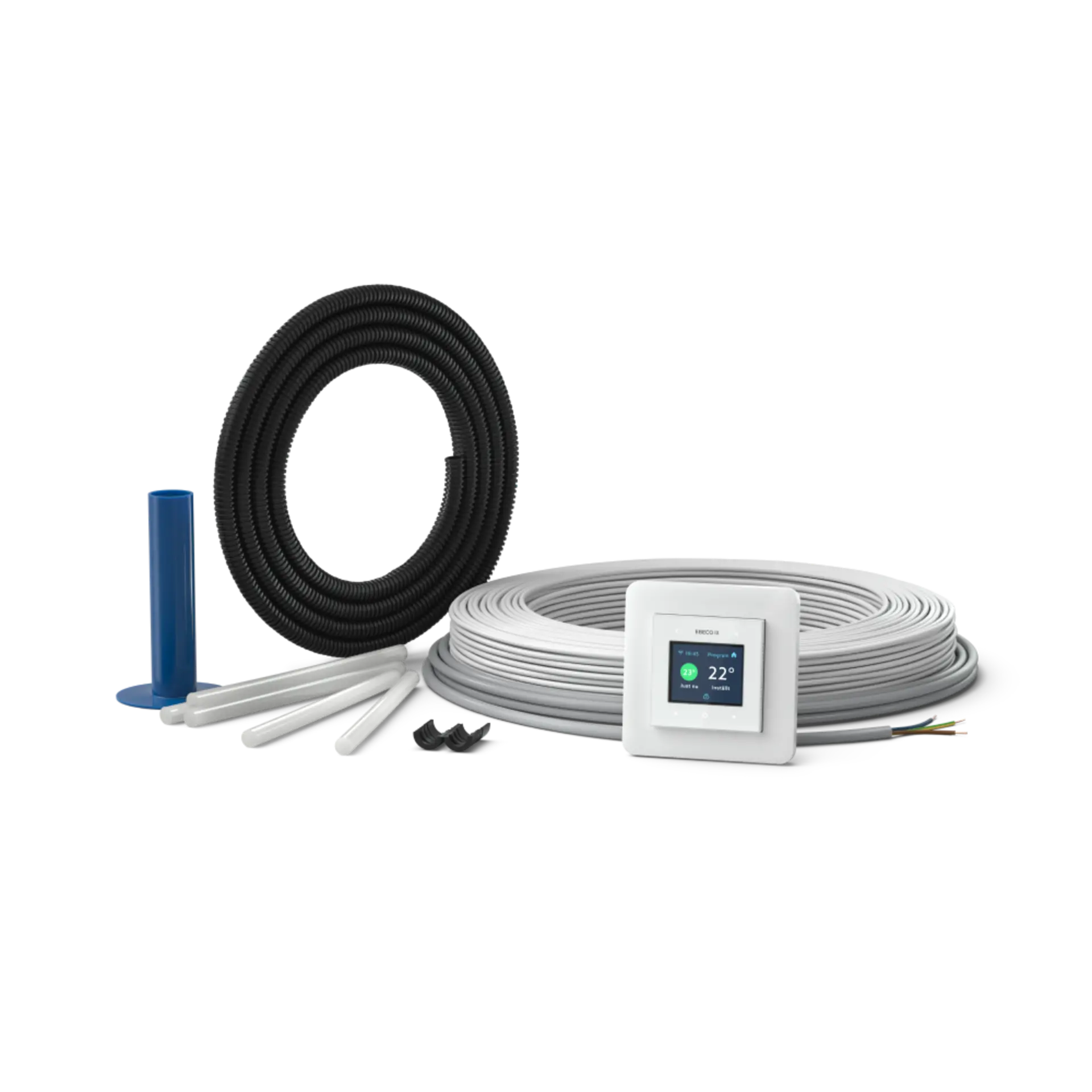

Cable Kit 500 innehåll

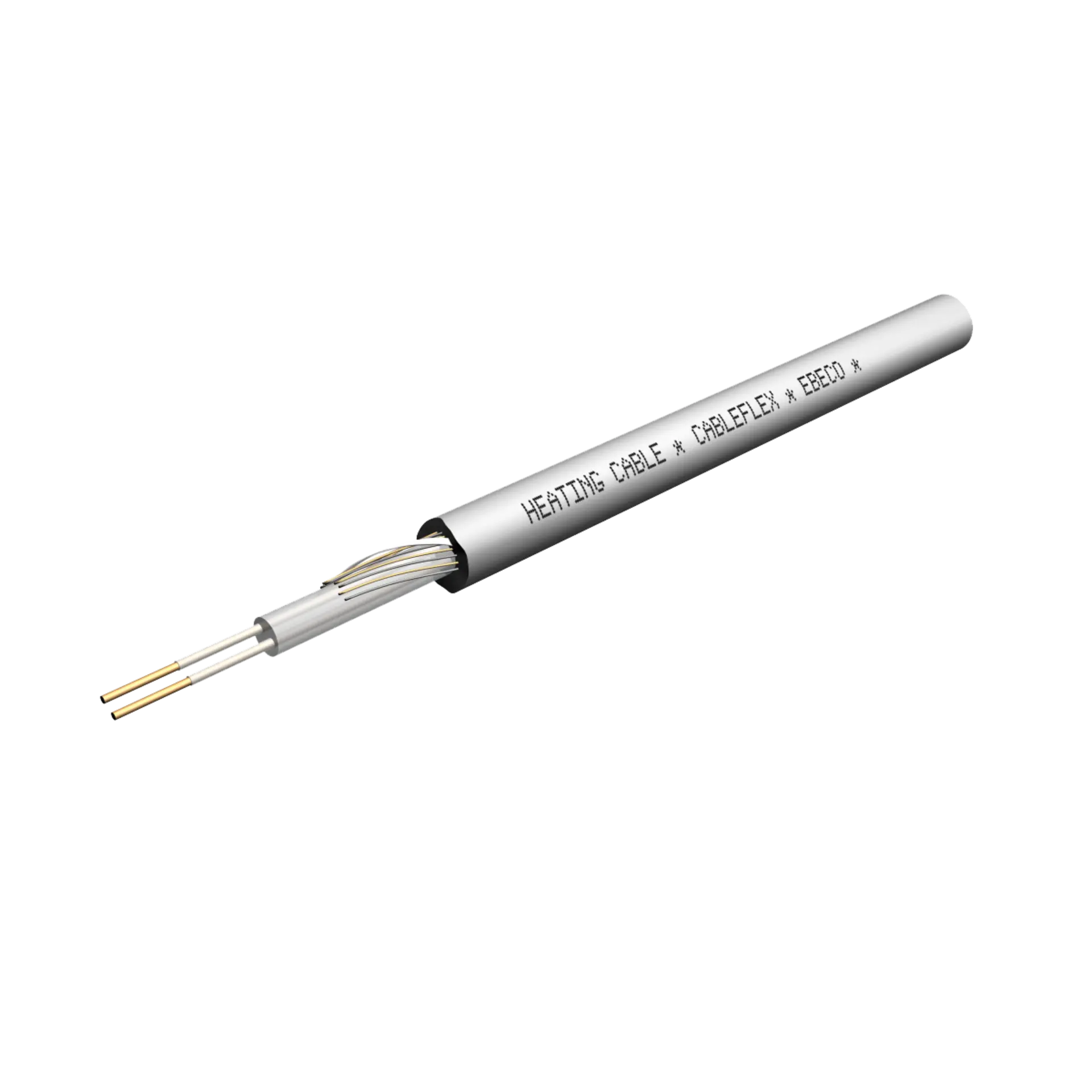

Cableflex kabel
WiFi Ready & Energy Saver

Cable Kit 500

Lattialämmityssarja lämpökaapelilla ja termostaatilla

Käyttö

  • Lattialämmitys klinkkeri- ja luonnonkivilattioille sekä muovimatoille
  • Lattialämmitys sekä märkiin että kuiviin tiloihin
  • Asennetaan tasoitusmassaan
  • Kabel
    Kaapeli
  • 80-160 W/m²
    80-160 W/m²
  • EB-Therm 500
    EB-Therm 500
  • Kaikki asennukseen tarvittava mukana
  • WiFi READY: Termostaatti voidaan yhdistää Wifi-verkkoon
  • Ohut kaapelirakenne, joka pitää rakennekorkeuden matalana
Täydellinen lattialämmityssarja klinkkeri- ja luonnonkivilattioille sekä muovimatoille. Sarja sisältää EB-Therm 500 termostaatin, jossa useita energiansäästöohjelmia sekä liimapuikot, anturiletku, varoituskilpi ja kelateline.

Tekniset tiedot

Erittely Data
Liitäntäjännite 230 V
Liitäntäkaapeli 2,5 m
Johtimien määrä 2 kpl
Taivutussäde, min. 25 mm
Teho 11 W/m
Asennuslämpötila, min. -5 ºC
Keskiosan eristysmateriaali XLPE
Sisempi eristysmateriaali ETFE
Ulompi eristysmateriaali EVA, PE
Kaapelityyppi Resistiivinen 2-johtiminen, suojattu
Kotelointiluokka Termostaatti: IP21, kaapeli: IP67
Maks. ympäristön lämpötila 90 °C
Mekaaninen luokitus M2
Suojajohdin Kierretty
Termostaatti EB-Therm 500
UV-kestävyys Ei

Paketti sisältää seuraavat:

Takuu

25 års garanti

















12 vuoden tuotetakuu materiaalivikojen varalta. Sarjan termostaatilla on 5 vuoden tuotetakuu. Lattialämmityksen takuuaikaa pidennetään 25 vuoteen, mikäli asennus on suoritettu valtuutetun sähköasentajan toimesta ja dokumentoitu Takuu Ebecon -palveluun.

Takuuehdot

Asennus

Cable Kit -tuotteessa käytetään Cableflex 11 -lämpökaapelia, joka yleensä tasoitetaan sisään. Yhdessä raudoitukselle tarkoitetun Cable Clip 4 -kaapelikiinnikkeen kanssa säästät sekä aikaa että rahaa ja varsinkin polviasi.

Lattiamateriaali

Cableflex-kaapeli voidaan asentaa yleisimmin käytettyjen lattiamateriaalien, kuten laatta- ja luonnonkivilattioiden, puu- ja laminaattilattian sekä muovimaton alle.

Tarkista lattiatoimittajalta, onko materiaali yhteensopiva lattialämmityksen kanssa.

Alusta asennuksessa tasoitusmassaan

Cableflex 11 asennetaan betonista, kipsistä tai lastulevystä tehtyjen lattiarakenteiden päälle ja tasoitetaan sisään mahdollisimman ohuella kerroksella sopivaa tasoitusmassaa.

Maata vasten oleville eristämättömille betonilattioille suositellaan aina lisäeristystä, eikä lämpöä suljeta kokonaan kesän aikana niin sanotun käänteisen kosteutumisen estämiseksi.

Cableflex 11 voidaan asentaa myös rossipohjaan.

Katso tarkemmat ohjeet käyttöoppaasta.

Asennettu teho

Huoneen tehotarpeita ohjaa se, kuinka hyvin eristetty se on, sen ilmankierto ja ulkolämpötila, mutta näiden parametrien lisäksi on otettava huomioon myös alla olevat kriteerit.

Suurin asennettu teho eri pinnoilla:

  • Betonialustalla: 160 W/m²
  • Palavalla alustalla: 120 W/m²
  • Rossipohjalla 80 W/m²²

Suurin asennettu teho eri lattiamateriaaleille:

  • Klinkkeri-/luonnonkivilattia: 160 W/m²
  • Puu- ja laminaattilattia sekä muovimatto: 75 W/m²

Katso tarkemmat ohjeet käyttöoppaasta.

Esimerkkejä rakenteista

Tasoitus:

Cableflex 6 sandwich
  1. Olemassa oleva lattia (lastu-/kipsilevy tai betoni) mahdollisesti Cable Board -eristyslevyllä
  2. Primer
  3. Lämpökaapeli
  4. Tasoite/kiinnite
  5. Klinkkeri/muovimatto
